Descrição
Conjunto de Elevação
| Referências | Característica | |||
|---|---|---|---|---|
 | RC400-0075 | Comprimento Isolante: 2,96 m | Peso Aprox.: 17,50 kg (38,58 lb) |  |
O Conjunto de Elevação é composto pelas seguintes ferramentas:
– 01 bastão RITZGLAS® com Ø 64 mm conjugado a uma sela para fixação ao poste através de esticador de corrente;
– 03 presilhas de elevação (formato forquilha), com abertura de 25,4 mm (1”) sem isolador (RM4805-17);
– 02 estribos para mão francesa (RC400-0331);
– 01 cabeçote olhal com isolador (RC400-0562).
Ferramentas necessárias para esses tipos de montagens:
| Braço Lateral
– (A) 01 bastão-garra RH4647-12
– (B) 02 bastões-garra RH4646-8
– (C) 01 sela com ext. e colar 64 mm FLV4740-18W
– (E) 01 sela com fixação de olhal FLV4740-15W
– (F) 01 sela com ext. e colar de 51 mm FLV4740-17W
– (G) 01 moitão duplo RC400-0914
– (H) 01 colarinho para moitão RM1729-1
| Levantamento Simultâneo do Conjunto
– (A) 01 bastão-garra RH4647-12
– (B) 02 bastões-garra RH4646-8
– (C) 02 selas com extensor e colar Ø 64 mm FLV4740-18W
– (D) 01 cinta de 64 mm para mão francesa RM1728-5
Aplicação das Ferramentas
| Referências | Característica | |||
|---|---|---|---|---|

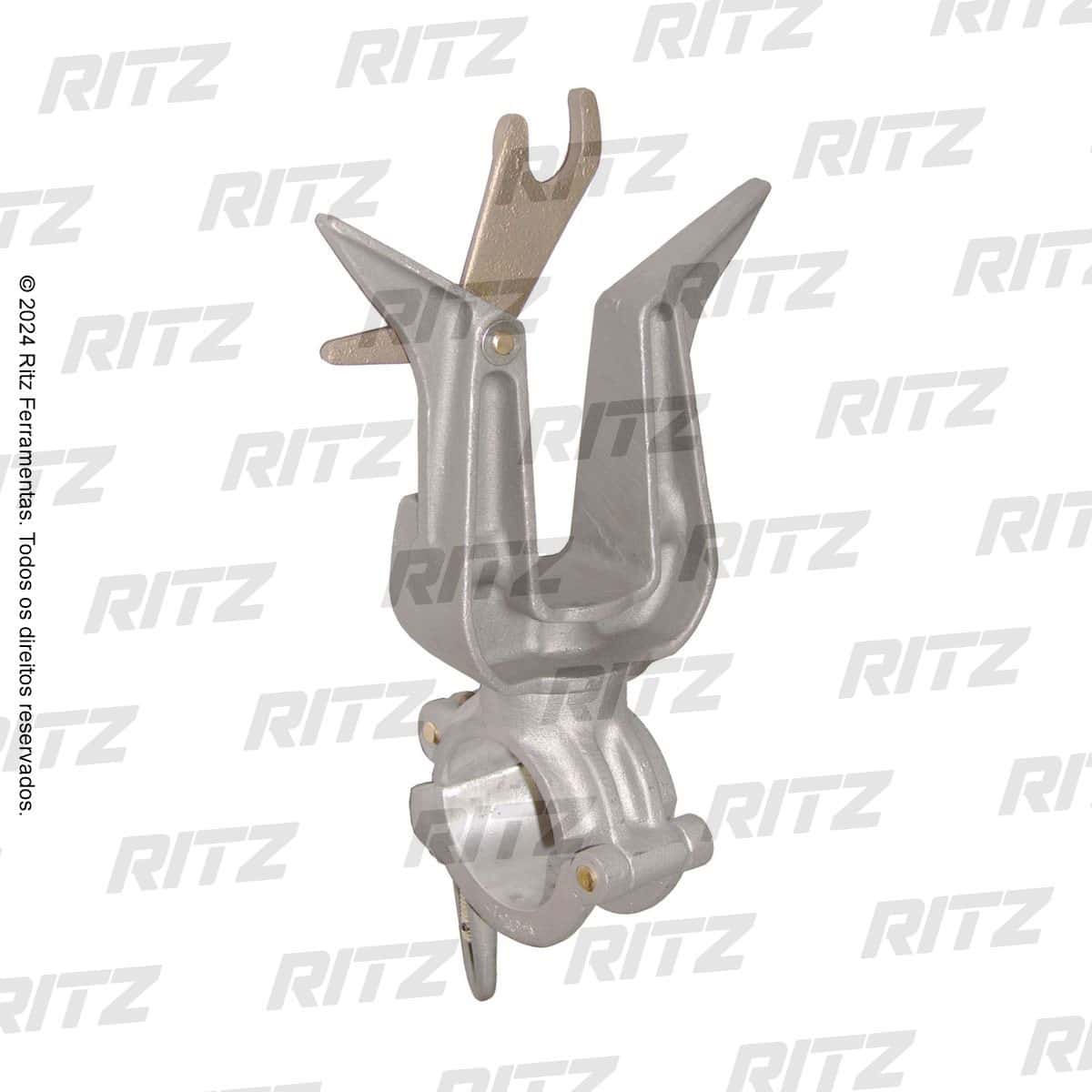

 | RE400-0008 | Presilha de elevação de 1-1/2” sem isolador | |
|
 | RE400-0009 | Presilha de elevação de 1-1/2” com isolador | |
|
 | RM4805-15 | Presilha de elevação de 1” com isolador | |
|

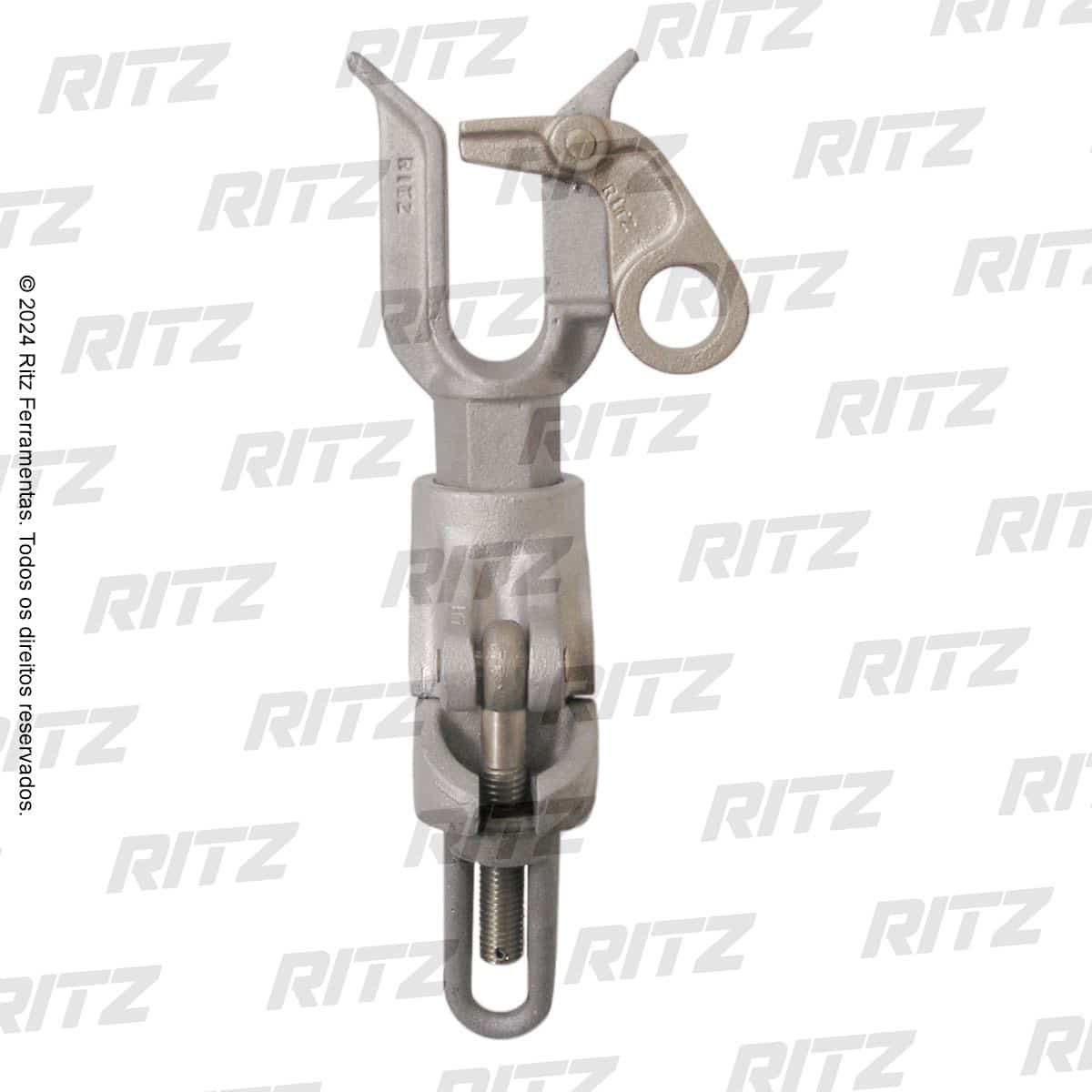

 | RM4805-17 | Presilha de elevação de 1” sem Isolador | |
Essas presilhas possuem aberturas de 25,4 e 38 mm (1” e 1-1/2”) e um dispositivo contrabalanceado, que fecha automaticamente com a introdução do condutor e que deve ser revertido para liberar o condutor.
Essas ferramentas, com ou sem isolador, possuem também um colar com Ø 64 mm para acoplamento na cruzeta do conjunto de elevação.
Partes e Componentes
| Referências | Característica | |||
|---|---|---|---|---|
 | RC400-0331 | Estribo para mão francesa (Ø 64 mm) | |
Equipamento que pode ser adquirido separadamente como peça dereposição ou para ser adicionado ao equipamento existente.
Serve comoponto de acoplamento dos bastões-garra, usados como mãos francesas doconjunto de elevação através de seu colar. Além de ser de fácil instalação éconstruído em liga de alumínio.
Partes e Componentes
| Referências | Característica | |||
|---|---|---|---|---|

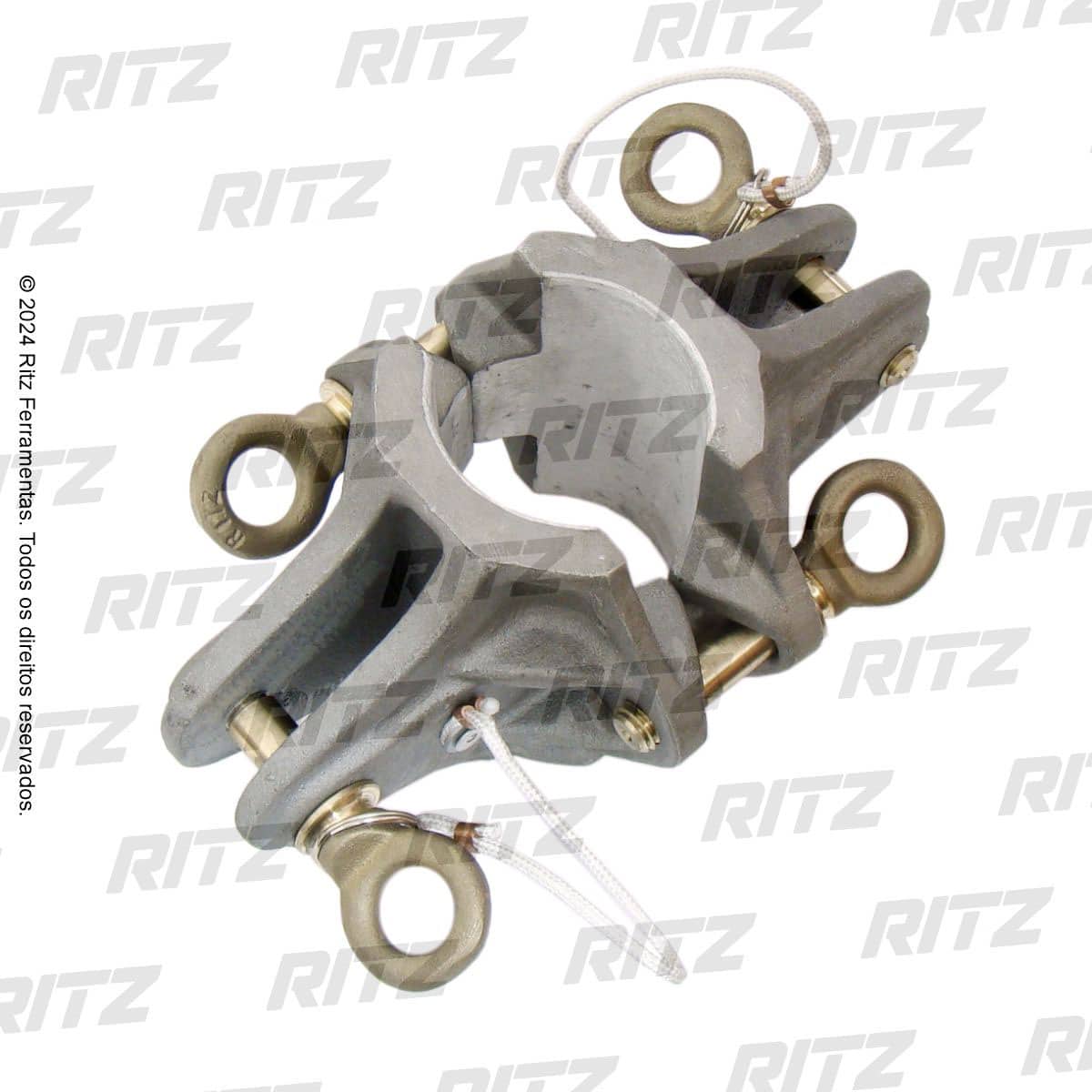

 | RM1728-5 | Cinta de 64 mm para mão francesa | |
É utilizada para fixar o bastão-garra (que está na vertical como mastro que suporta o conjunto de elevação) aos olhais dos bastões-garra, que atuam como mãos francesas do conjunto.
Construída em liga de alumínio, as duas metades da cinta formam uma só peça, unidas por dois parafusos olhais.
Capacidade nominal de Trabalho: 454 daN (1000 daN)
Partes e Componentes
| Referências | Característica | |||
|---|---|---|---|---|
 | RC400-0562 | Cabeçote olhal com isolador | |
É específico para utilização no arranjo de levantamento simultâneo do conjunto de elevação.
Partes e Componentes
| Referências | Característica | |||
|---|---|---|---|---|

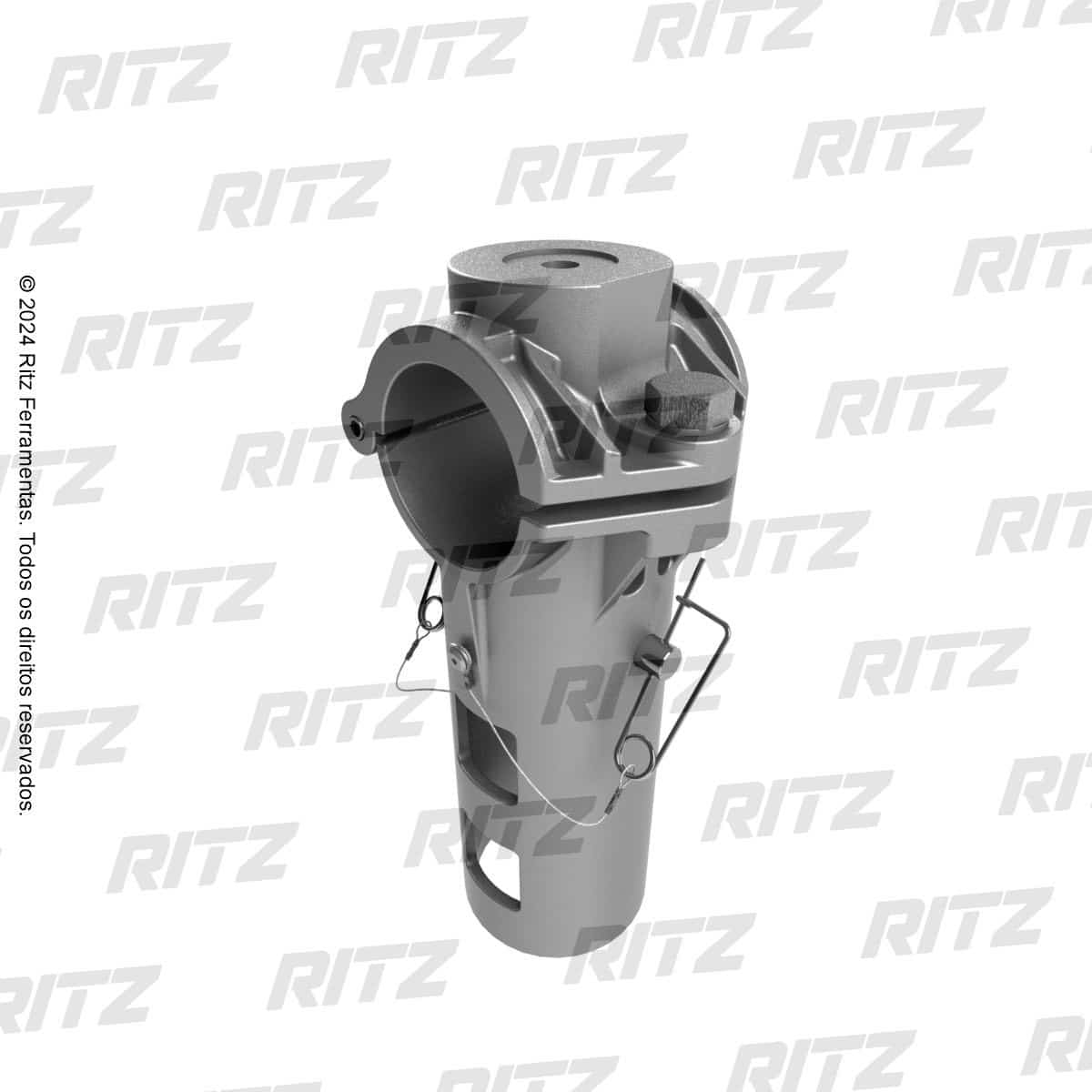

 | FLV00714-2 | Cabeçote olhal sem isolador | |
É específico para utilização no arranjo de levantamento simultâneo do conjunto de elevação.
